200Wパネル12枚で長時間発電を目指した、800Ｗソーラーシステム。

• スレート葺きの納屋の屋根に200Ｗ（72セル）パネルを６枚設置。スレートは表にボルトが出るので、意外と簡単に取り付けられます。錆びたフックボルトを取り替えて、ナットとワッシャを追加。アングルを乗せるかパイプを敷くか、まあどうとでもなります。瓦にドリルで穴あけてコーチボルトを打つなんて怖い選択肢はＤＩＹには無しです。
  できるだけパネルの下に空間が出来ないようにと思い、ビニールハウスに使う直管パイプを使ってあります。
  風が下に入らなければ、吹き飛ぶ危険性は減るでしょうし、フックボルトの間隔が狭いので、パイプを全てのボルトに固定すれば強度はかなり確保できていると思っています。
  今までのところ、風車の自動ブレーキが作動する台風時の風（20m/sec）にも難なく耐えています。

• 屋根のパネルが南南東を向いているために、午後４時を過ぎると発電量よりも消費量が上回って、バッテリーの充電メーターがマイナス表示になってしまいます。オングリッドなら何の問題もありませんが、こんな早くから放電するようでは、朝にはどこまで電圧が下がっていることやら。

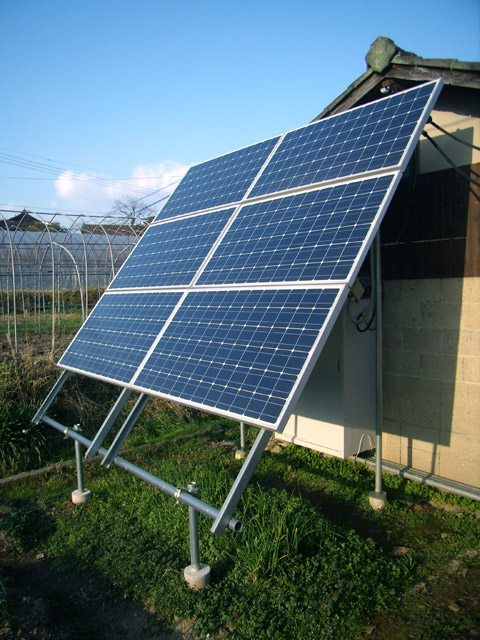

  日没までバッテリーから電気は取り出したくありません。西南西にも向けてパネルを追加、仰角50度。
  写真右側に納屋がありますので、西向きパネルの影が解消するのは午前11時半以降です。
  全てのパネルに逆流防止ダイオードを追加して、電圧の高いパネル優先でコントローラーに流れるようにしました。これでコントローラーが南から西に勝手に渡り歩きます。夏場では９時〜１８時まで30Ａフル稼働ですが、朝と夕はパネルが半分無駄になっているとも言えます。48Vシステム化すれば昼下がりの時間帯の出力はパネルの実力に見合ったぶんまで増えるのですが、これは先の課題ということで。

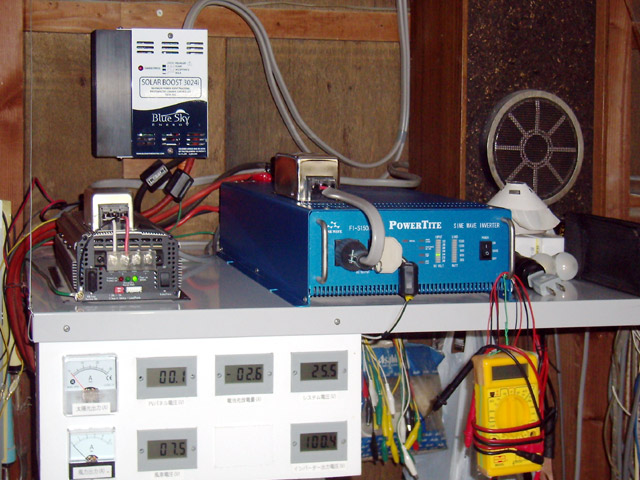

• 風車１台、200Wパネル４枚と100Ahバッテリー４個で始めたオフグリッド発電も、２年のうちに１２枚と１２個まで増えました。
  インバーターは500Wから1.5kWへ出力アップして、現在に至ります。
  業務用保冷庫１台、家庭用冷蔵庫２台、計450Ｗを２４時間稼動させるという、途方もない目標に向かって少しずつ積み上げています。真夏に晴天続きなら現在の規模でも回せますが、１日曇るだけでバッテリーの寿命を気にし始める状況になってしまうのです。お天気を見ながら「昨日は２台、今日は１台。」負荷を切り替える日々は、当分続きます。今後は48Ｖ化して、バッテリーを４個追加すれば、それなりにクリア出来そうな気配です

  24Vシステムのために、全体の効率がいまいち悪いのですが、当時48Vで構築するには初期費用が高すぎで、とても手が出せませんでした。今から始めようと思われている方には「良い時代になりましたよ」と48Ｖシステムをお勧めしたいですね。

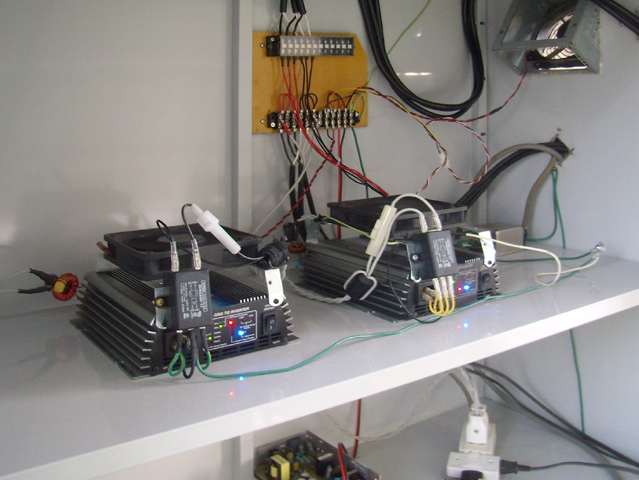

• 冬の季節は保冷庫の稼働率は極端に下がります。気温の方が庫内温度よりも低い日も多いです。午前１０時にバルク充電が終わるのはさすがにもったいない。冬の間は上下のパネル３枚ずつをオングリッドに回すことにしてみました。

  買う前からある程度予想はしてましたが、ＡＭラジオに障害が出まして都会ならともかく電波の弱い山間地にはちょっと辛い。試しにPCのATX電源に入っていたラインフィルターを使ってみたら効果ありでしたので、本格的にノイズ対策をすることに。シールド性重視で鉄製物置を買いました。棚板までアースに落ちています。分解したATX電源のケースはそのまま排気ファンの枠にして内蔵ファンはインバーターの冷却用に流用。物置の排気には高速ファンをひとつ充てました。分解ついでにトロイダルコアのコイルも巻きなおして入力側のフィルターも作りました。残ったヒートシンクは逆流防止ダイオードの冷却に使えそう。
  TDKラムダのカタログ数値を信じるならフィルター２段直列（トータルでＬ３段Ｃ５段）1〜2MHz近辺で減衰量-40dB以上となります。ほぼ満足できるレベルにノイズが収まりまして、なんとかご近所に２アマの面目は保てたなと。
